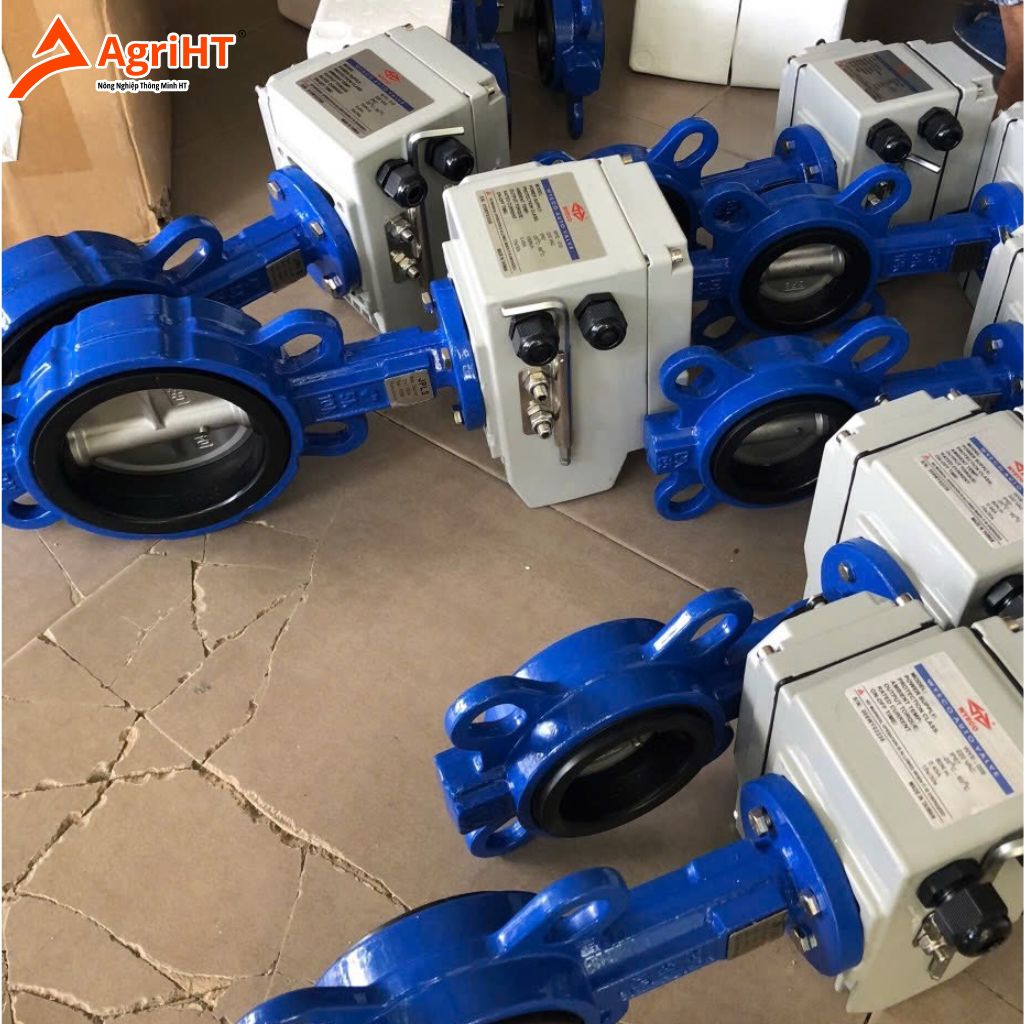

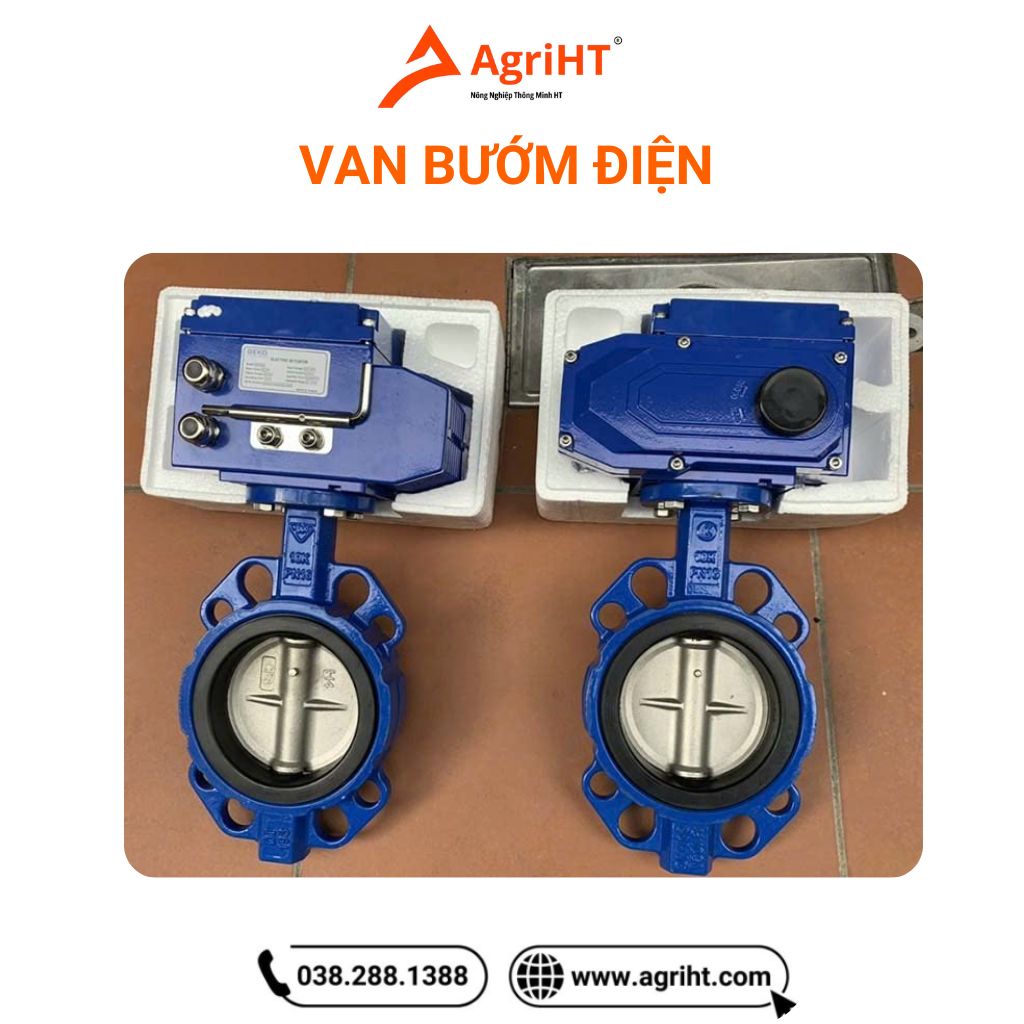

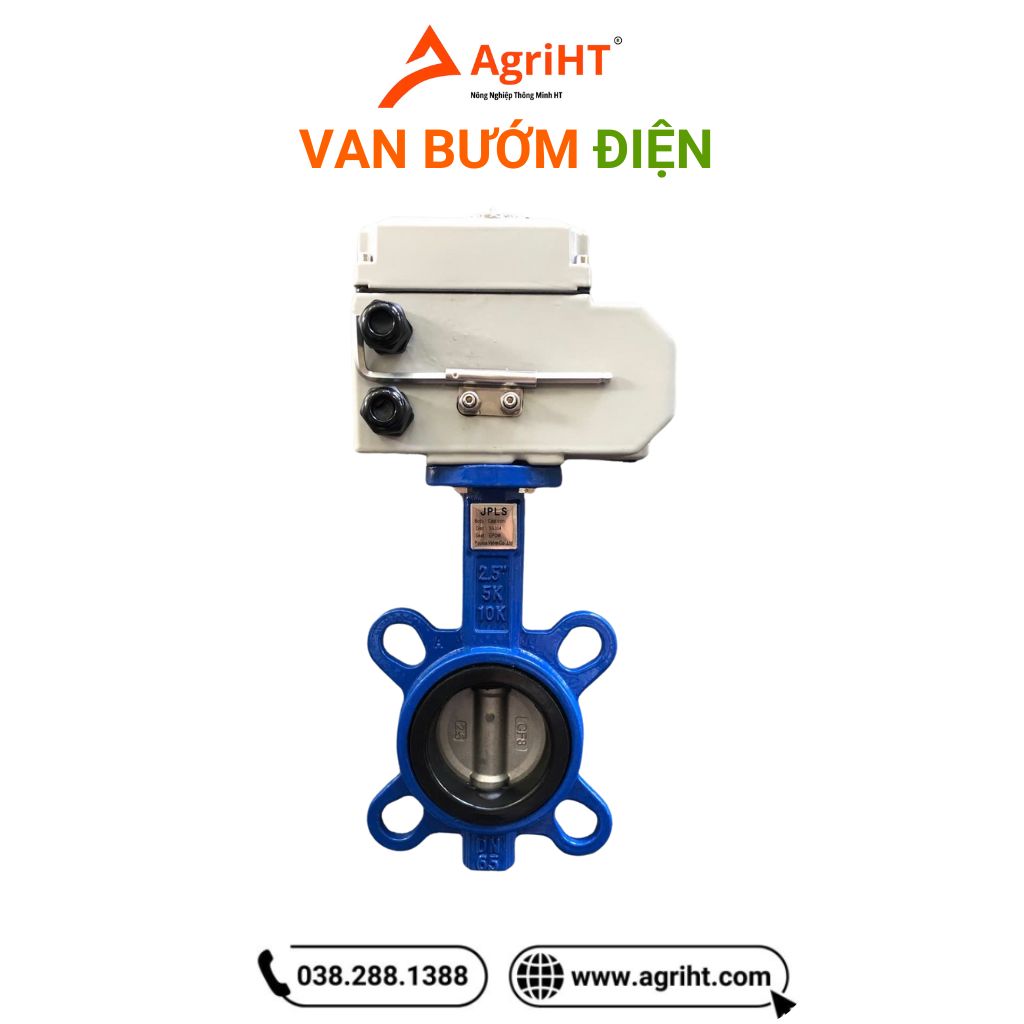

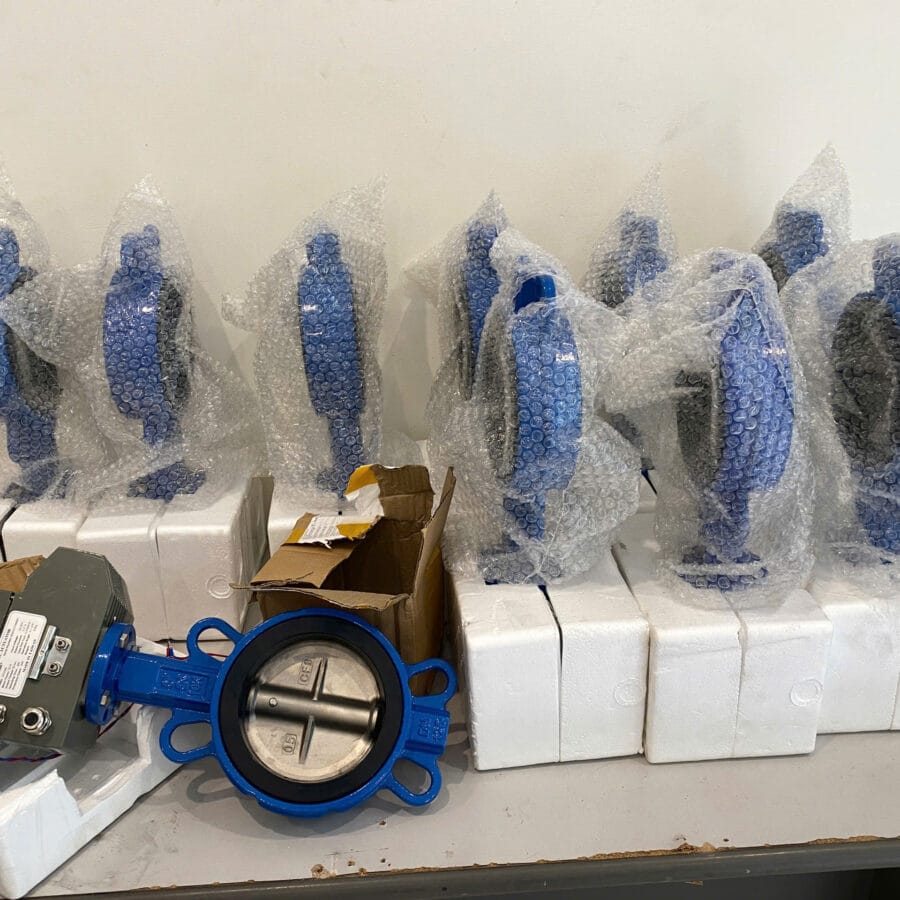

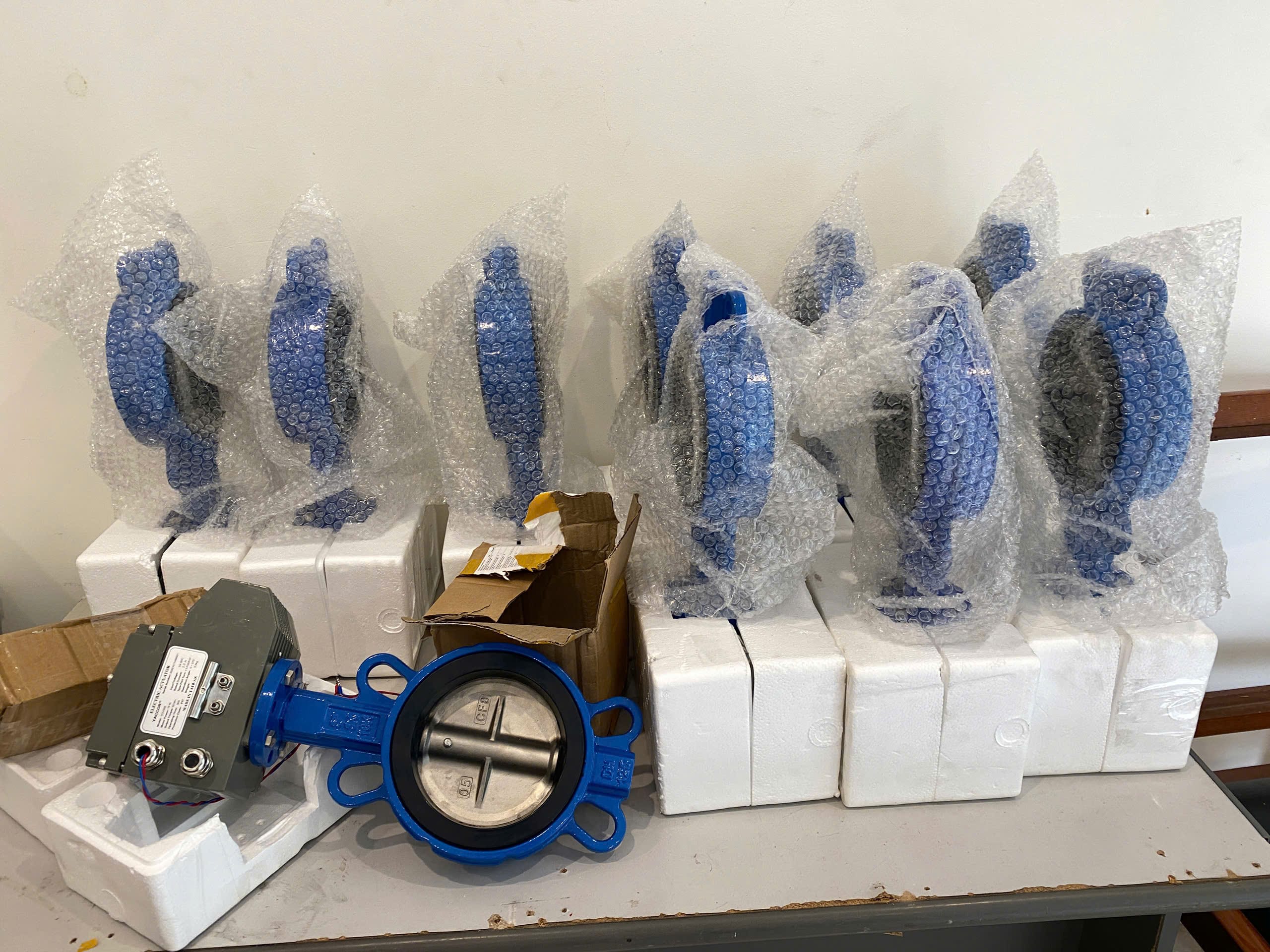

Van bướm điều khiển điện

Van bướm (tiếng Anh: Butterfly Valve) là một loại van được sử dụng để điều tiết hoặc đóng/mở dòng chảy của chất lỏng hoặc khí trong đường ống. Van bướm có tên gọi như vậy vì bộ phận chính của nó là một đĩa (dạng tròn giống cánh bướm) xoay quanh trục để điều khiển dòng chảy.

Van bướm có cấu tạo đơn giản, kích thước gọn nhẹ, vận hành nhanh, được dùng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống phòng cháy chữa cháy, HVAC, và cả trong công nghiệp thực phẩm, dầu khí, hóa chất.

Thông số kỹ thuật

Bạn cần xem xét tổng thể về tính chất, thống số, môi trường làm việc,… để biết chính xác liệu sản phẩm đó có phù hợp với hệ thống của bạn hay không. Cụ thể cần quan tâm đến các thông số sau:

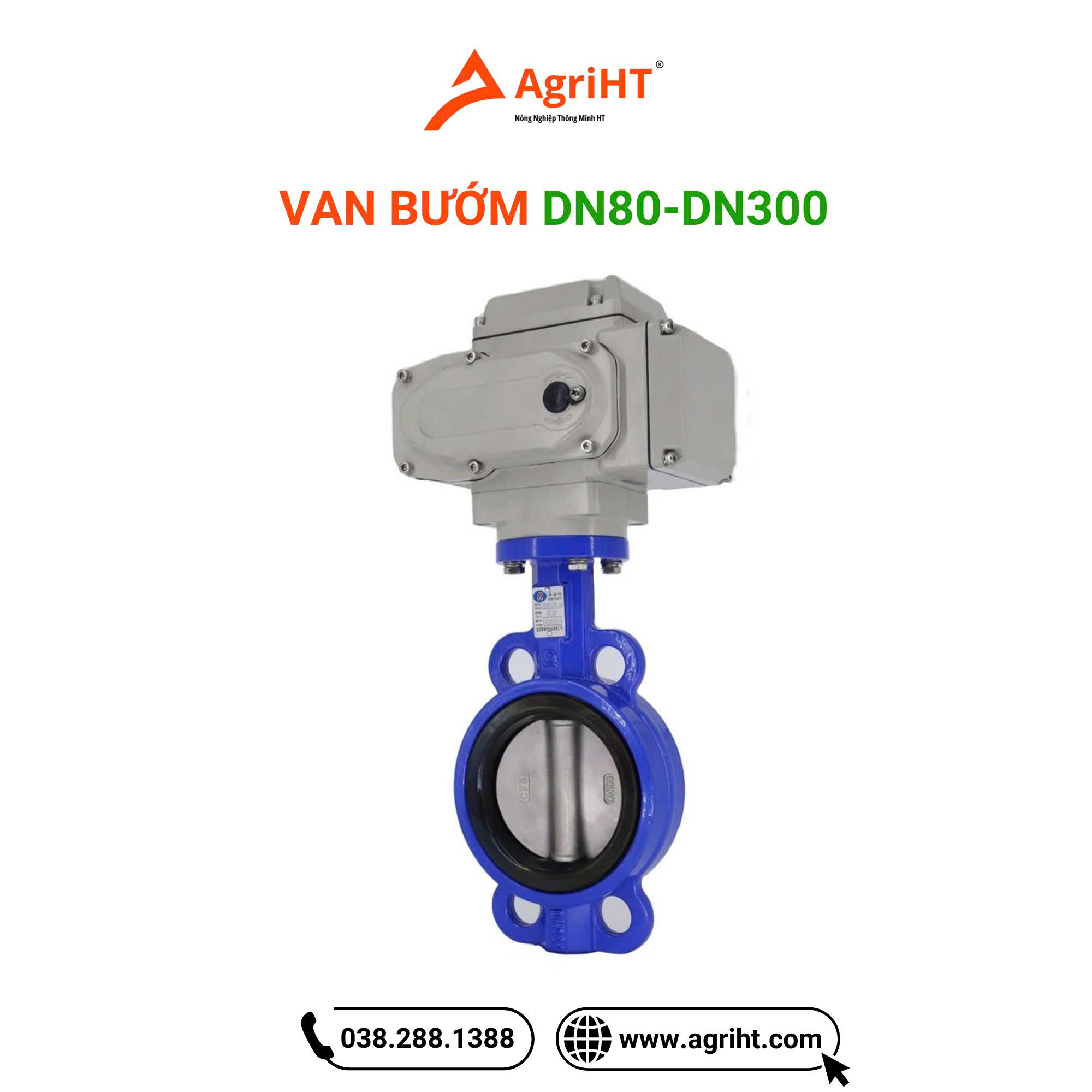

• Size: DN50-DN1200. Đây chính là kích thước van bướm cho phép phù hợp với đường ống có đường kính như thế nào. Trong đó DN tương đương với ø ≈  60mm.
• Áp lực chịu tải tối đa: PN10, PN16, PN25. áp lực tối đa mà van có thể chịu được khi môi chất chảy từ van qua hệ thống đường ống và ngược lại. Trong đó PN25 sẽ bằng 25bar.
• Vật liệu: Gang, inox 201, 304, 316, nhựa, thép. Chất liệu làm nên thân van hay đĩa van.
• Gioăng làm kín: EPDM, NBR ( Cao su) hoặc Teflon, nhựa. Đây là bộ phận nằm giữa van và thân van, có liên quan đến khả năng đóng mở góc van nên cần chú ý còn các vật liệu có độ đàn hồi tốt.
• Nhiệt độ sử dụng: 0~100ºC, 180º C. Nhiệt độ trong ngưỡng mà van có thể vận hành và hoạt động hiệu quả nhất.
• Kiểu lắp: Mặt bích – bulong.
• Tiêu chuẩn mặt bích: JIS10K, PN16, DIN, BS, ANSI. Thông qua các tiêu chuẩn này để lựa chọn các loại van bướm điều khiển điện có thiết kế phù hợp. Chẳng hạn van có tiêu chuẩn BS sẽ chỉ lắp được trên mặt bích BS và không thể lắp cho các dáng khác nên cần chú ý.
• Thiết kế kiểu dáng van bướm: Wafer, 2 mặt bích, tai bích.
• Môi trường sử dụng: Hóa chất, nước thải, nước sạch, hơi nóng, thực phẩm, đồ uống,…. Sự phù hợp giữa van và môi trường lưu chất là rất quan trọng, cần lưu ý để có lựa chọn chính xác, chẳng hạn van được chỉ định dùng cho nước sạch chưa chắc đã dùng được cho hóa chất.

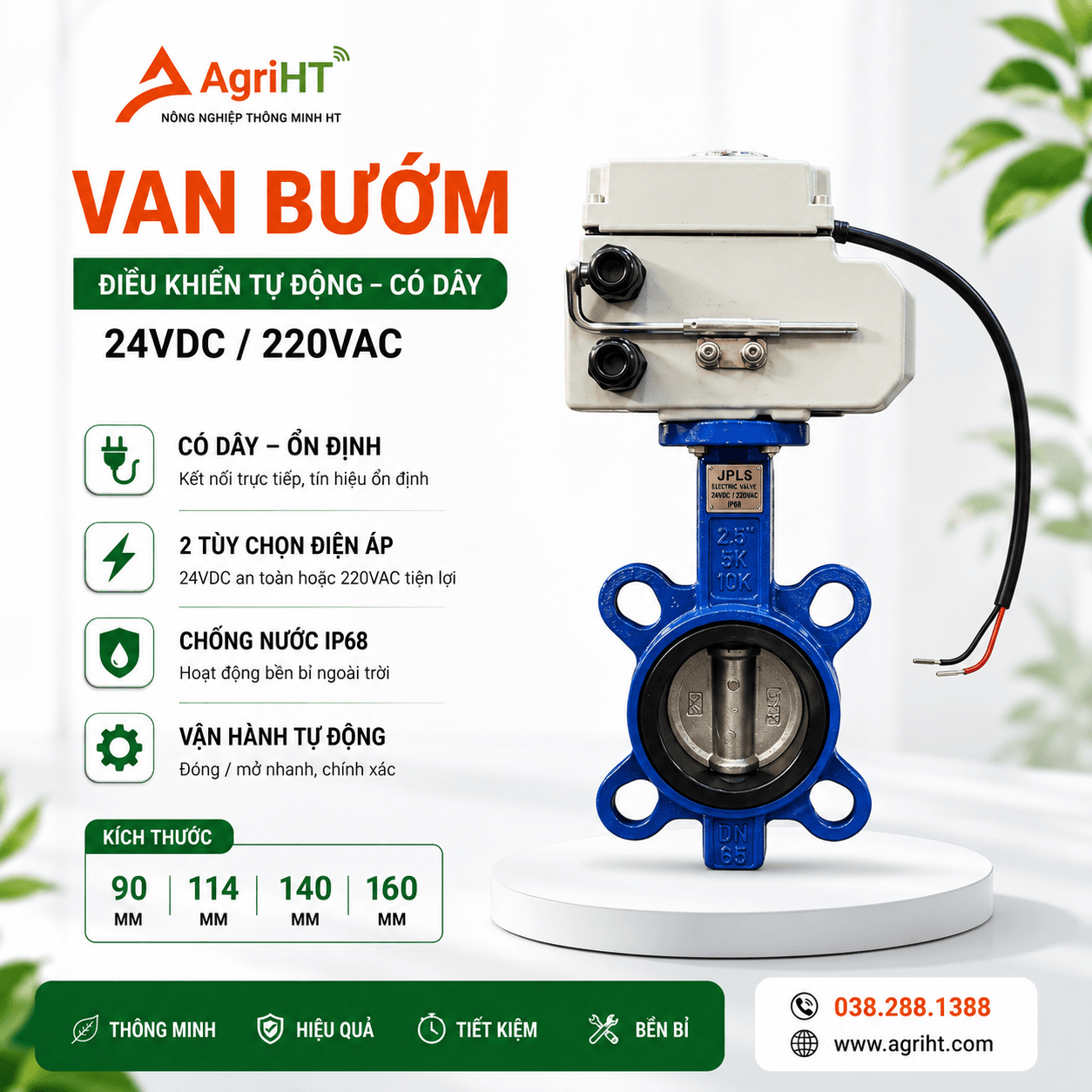

• Điện áp : 24V-220V-380V. Chỉ số nguồn điện cần thiết để đảm bảo thiết bị có thể khởi động và vận hành ổn định.

Nguyên lý hoạt động

Nhìn chung, van bướm điều khiển điện cũng hoạt động trên nguyên lý đòn bẩy tức là dùng lực tác động để khiến đĩa van mở góc, nhờ đó cho phép môi chất đi qua van tới các hệ thống đường ống. Tuy nhiên lực tác động này sẽ không cần dùng đến cơ năng mà dùng điện năng nên nhẹ nhàng hơn rất nhiều trong quá trình vận hành so với các loại van bướm truyền thống.

Nguồn điện được sử dụng để vận hành máy là  24v, 220v, 380v, lúc này dòng điện sẽ qua dây dẫn đến bảng mạch rồi lại đi đến coil điện và chuyển đổi điện năng thành cơ năng. Lượng cơ năng này lại tiếp tục di chuyển đến bộ phận trợ lực sau đó là trục bộ điều khiển điện đã được kết nối với công tắc hành trình từ ban đầu.

Thân van bướm do đã được kết nối với trục bộ điều khiển thông qua trục van nên khi trục motor này quay thì trục chính của van bướm quay và cánh van bướm chắc chắn sẽ sẽ chuyển động. Đây chính là cơ chế kích hoạt van bướm điều khiển điện được mở và vận hành.

Ưu điểm

• Sử dụng nguồn điện áp đa dạng 220V (thông dụng nhất), 380V, 24V có thể đáp ứng nhiều hệ thống.
• Cấu tạo thiết bị cũng không quá phức tạp, lắp đặt và vận hành đều khá đơn giản.
• Không gây sốc áp trong đường ống khi đĩa van mở do thời gian chuyển động cũng trong khoảng 10 – 35 giây.
• Hoạt động ổn định với độ bền cao, không đòi hỏi việc bắt buộc phải bảo dưỡng thường xuyên.
• Trong trường hợp gặp sự cố thì van bướm điều khiển điện hoàn toàn có thể tự ngắt điện và báo tín hiệu để kịp thời khắc phục và xử lý.
• Van bướm điều khiển điện được lắp đặt đúng quy trình và phù hợp với hệ thống đường ống hay áp lực của dung môi cũng có khả năng làm kín khá tốt, hạn chế tối đa nguy cơ rò rỉ.
• Tổn thất nhỏ, không xảy ra ngậm điện.

Ứng dụng của van bướm điều khiển điện

So với mặt bằng các loại van chỉ dùng để đóng/mở dòng chảy trong hệ thống thì van bướm điều khiển điện khá nổi bật vì chi phí đầu tư không quá cao nhưng vẫn vận hành khá hiệu quả, cho hiệu suất ổn định đồng thời lại tiết kiệm được về nhân công nên được ứng dụng trong rất nhiều lĩnh vực.

• Dùng trên hệ thống cung cấp nước sạch, nước thải, nhà máy thủy điện.
• Dùng trên hệ thống cung cấp nước tưới tiêu, bể hồ nuôi cá hay chăn nuôi với diện tích lớn.
• Dùng trong hệ thống sản xuất than đá,  xăng dầu hay các loại hóa chất.
• Dùng trên hệ thống cung cấp nước, chất thải hay dầu khí trên các hệ thống tàu.
• Dùng cho hệ thống phòng cháy chữa cháy.

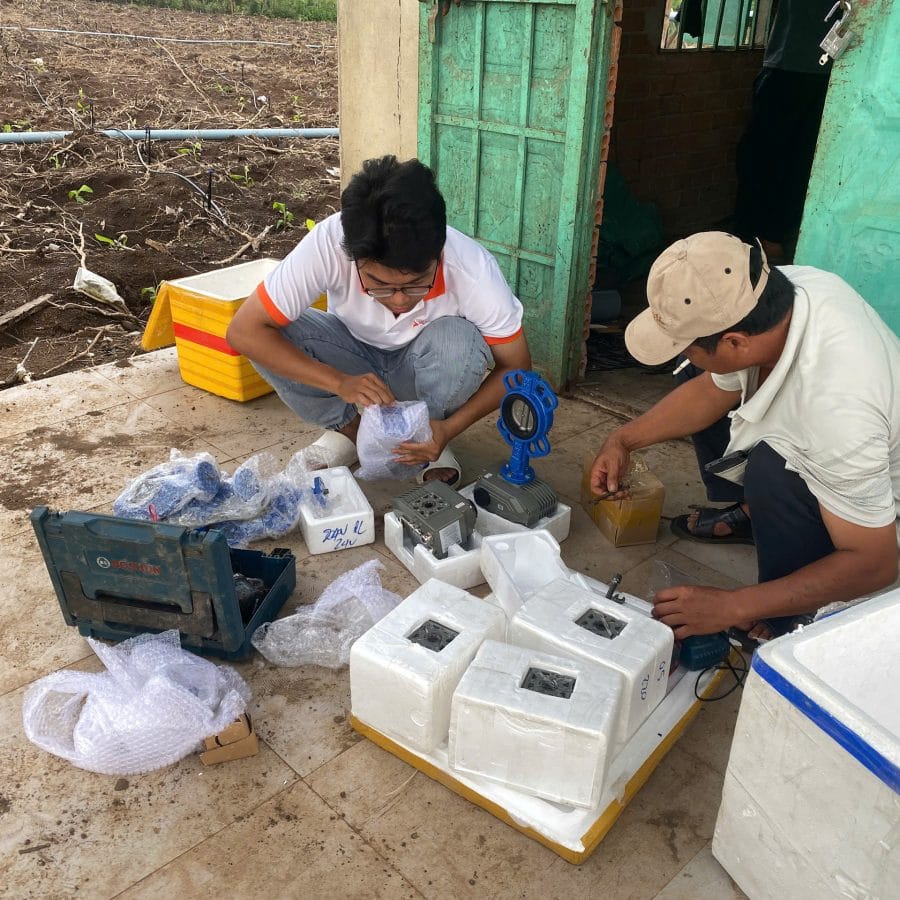

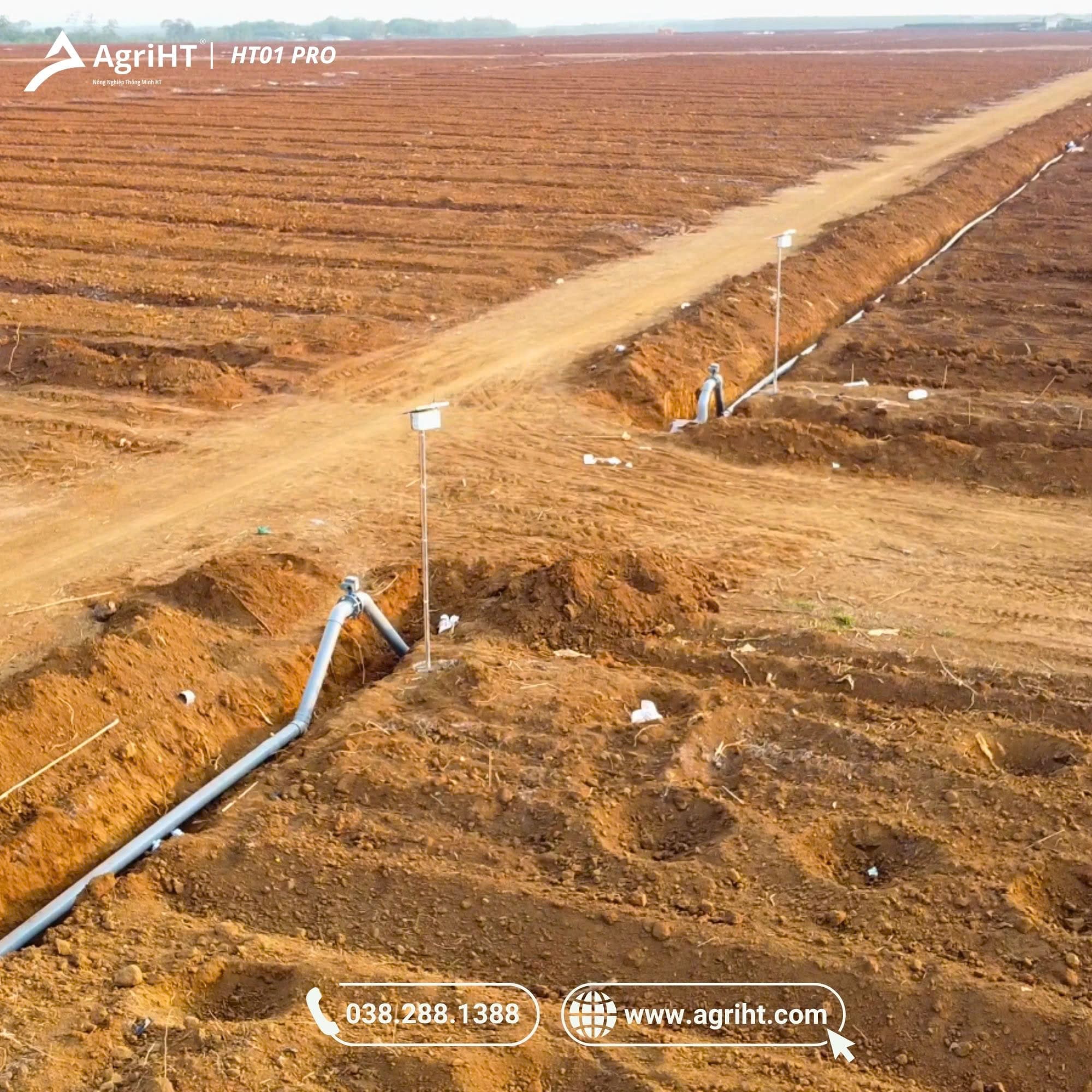

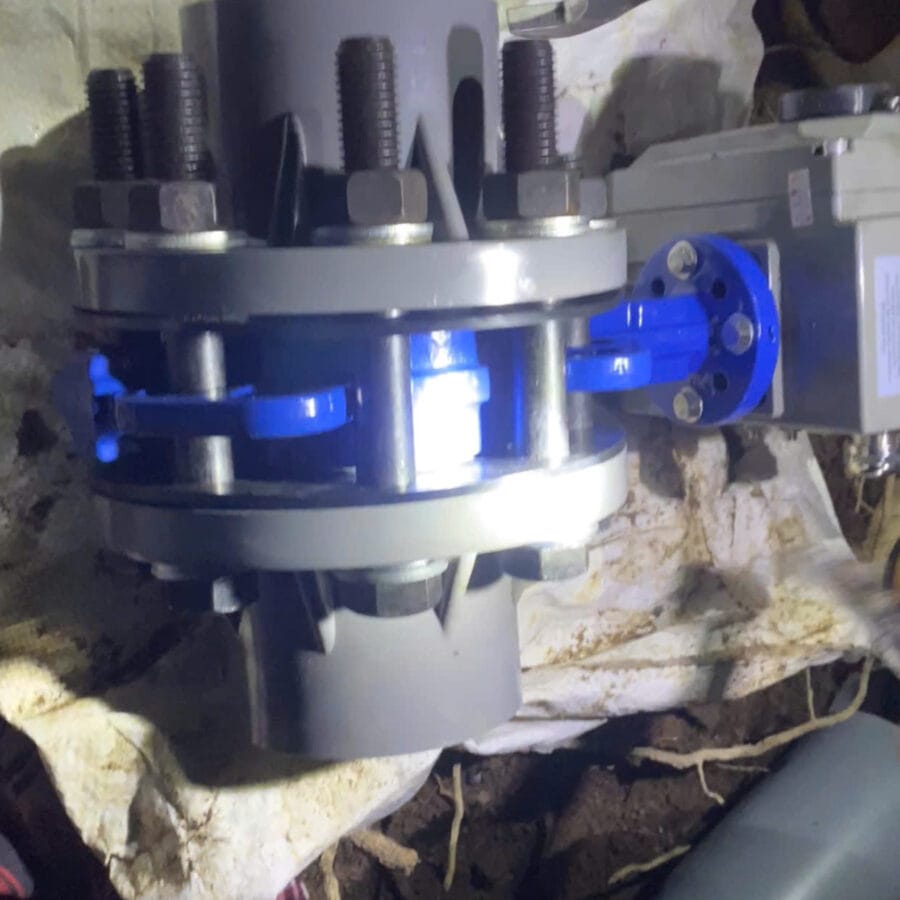

Trong hệ thống tưới tự động:

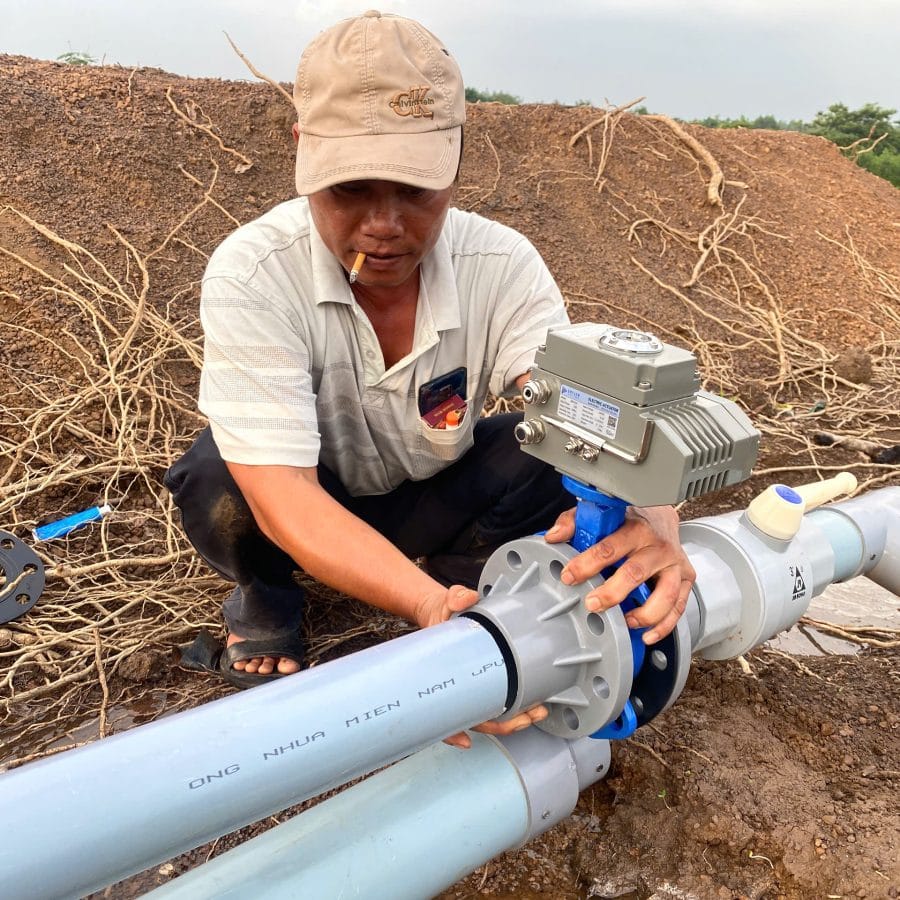

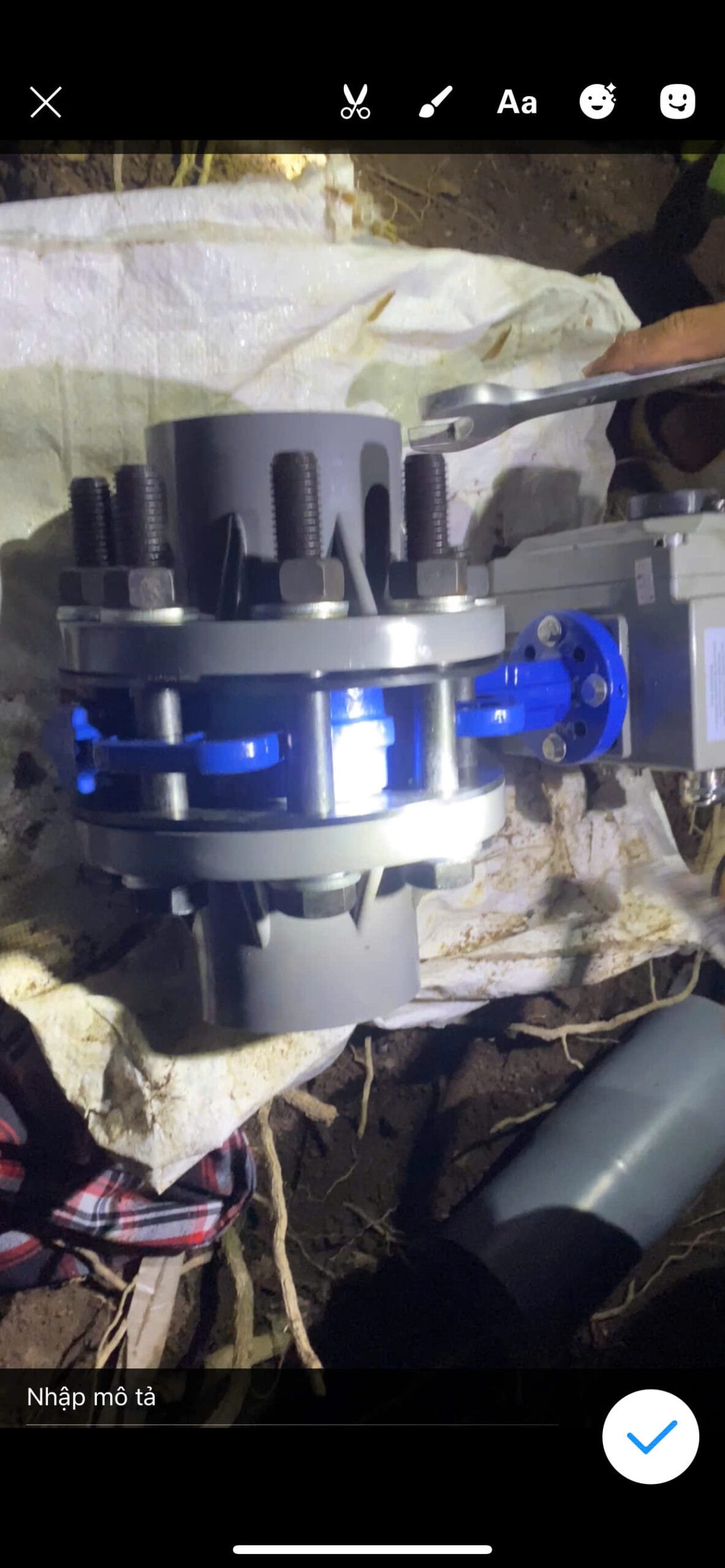

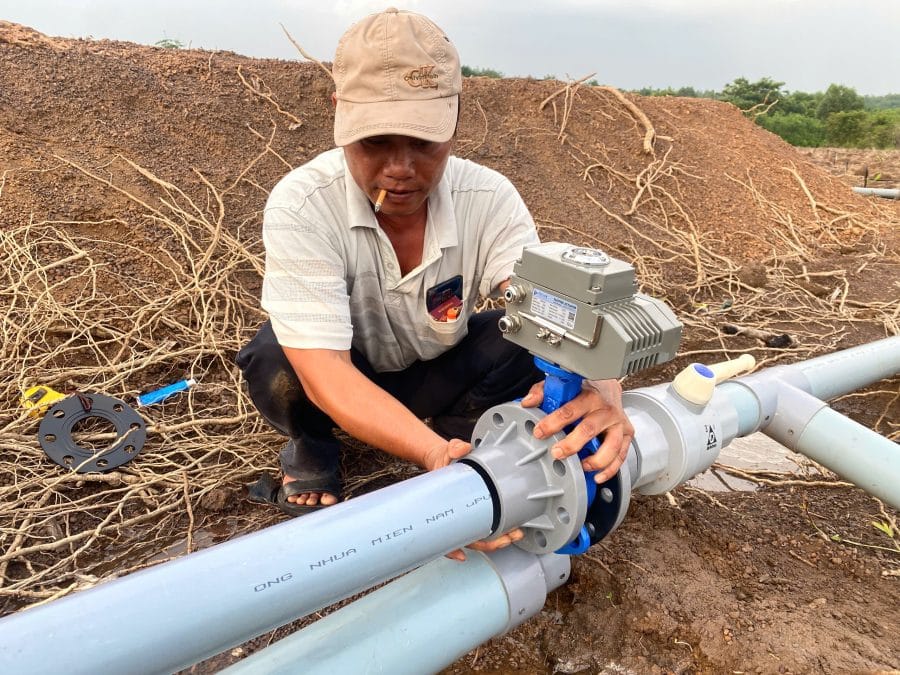

Van bướm có vai trò quan trọng trong hệ thống tưới tự động, đặc biệt là ở các trang trại có quy mô lớn hoặc các hệ thống tưới thông minh điều khiển từ xa. Van bướm cỡ lớn (từ DN80 trở lên) thường được dùng để đóng mở đường ống chính như tại đầu nguồn hệ thống tưới hoặc tại các nhánh phân vùng tưới.

Ngoài ra, van bướm điều khiển điện có thể dễ dàng tích hợp vào các hệ thống tưới tự động, đặc biệt là hệ thống tưới tự động HT-01 Pro với hệ thống van không dây độc quyền của AgriHT.
